TBC-XN

TBC-XN 系列高精度闭环型霍尔电流传感器的初、次级之间是绝缘的，具有超强抗干扰能力;用于测量直流、交流和脉动电流。

关键词：

TBC-XN

所属分类：

Tel：

产品详情

　　TBC-XN 系列高精度闭环型霍尔电流传感器的初、次级之间是绝缘的，具有超强抗干扰能力;用于测量直流、交流和脉动电流。

　　TBC-XN series high-precision current sensor is a closed loop device based on the measuring principle of the hall effect, with a galvanic isolation between primary and secondary circuit. It has strong anti-jamming ability and it provides accurate electronic measurement of DC, AC or pulsed currents.

　　电参数 Electrical data((Ta=25℃±5℃,RL=2KΩ,CL=10000PF)

型号Type 参数 Parameter	TBC 03XN	TBC 05XN	TBC 10XN	TBC 15XN	TBC 20XN	TBC 25XN	TBC 30XN	TBC 50XN	TBC 60XN	TBC 100XN	单位 Unit
额定输入电流(Ipn) Rated input (Ipn)	±3	±5	±10	±15	±20	±25	±30	±50	±60	±100	A
测量电流范围(Ip) Measuring range(Ip)	±9	±15	±30	±45	±60	±75	±90	±150	±150	±150	A
输入脚尺寸 Size of input pins	ø 0.8	ø 0.8	ø 1.4	ø 1.4	ø 1.6	ø 1.6	ø 1.6	□6.38 ×1.2	□6.38 ×1.2	□6.38 ×1.2	mm
匝比 (Np/Ns) Turns ratio(Np/Ns)	7： 2100	7： 1750	2： 2000	2： 2000	1： 2000	1： 2500	1： 2000	1： 2000	1： 2000	1： 2000	T
内接测量电阻 Inside resistance	200± 0.1%	100± 0.1%	200±0.1%	36± 0.1%	200± 0.1%	200± 0.1%	36± 0.1%	20± 0.1%	18± 0.1%	10± 0.1%	Ω
额定输出电压 Rated output	@ Ip=±Ipn ±4±0.5%										V
电源电压 Supply voltage	±15±5%										V
功耗电流 Power consumption	15+IpX(Np/Ns)										mA
零点失调电压 Zero voltage	≤±30										mV
失调电压温漂 Offset drift	@ -40～+85℃ ≤±0.5										mV/℃
输出电压温漂 Output drift	@ -40～+85℃ ≤±0.5										mV/℃
线性度 Linearity	@ Ip=0-±Ipn ≤0.1										%FS
响应时间 Response time	@ Ip=Ipn, 50 A/µS ,10%-90% ＜1.0										μS
带宽 Bandwidth	@DC,(-3dB) 100										KHz
绝缘电压 Galvanic isolation	@ 50HZ,AC,1min 3.0										KV

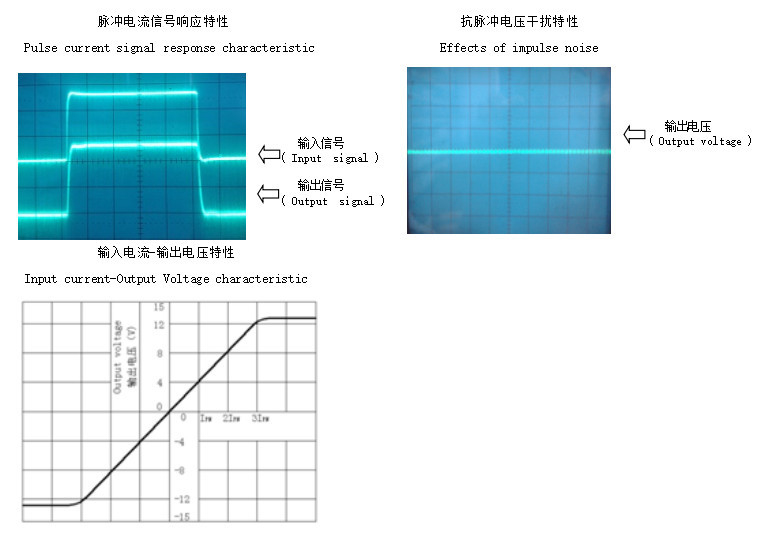

　　应用 Applications

　　●开关式电源

　　Switched Mode Power Supplies (SMPS)

　　●AC变速驱动

　　AC variable speed drives

　　●不间断电源 UPS

　　Uninterruptible Power Supplies (UPS)

　　●电气装置

　　Electrical appliances

　　●通信电源

　　Battery supplied applications

　　●直流电动机

　　DC motor drives

　　结构参数 Mechanical dimension(for reference only)

　　Remarks：

　　1. All dimensions are in mm.

　　2. Secondary pin size and tolerance: width:0.5±0.1mm;thickness:0.25±0.05mm

　　3. General tolerance ±1mm

　　使用说明 Directions for use

　　1. 当待测电流从传感器初级引脚穿过，即可在输出端测得电压大小。(注意：错误的接线可能导致传感器损坏)

　　When the current will be measured goes through the primary pin of a sensor, the voltage will be measured at

　　the output end. (Note: The false wiring may result in the damage of the sensor).

　　2. 可按用户需求定制不同额定输入电流和输出电压的传感器。

　　Custom design in the different rated input current and the output voltage are available.

　　执行标准 Standards

　　● UL94-V0.

　　● EN60947-1:2004

　　● IEC60950-1:2001

　　● EN50178:1998

　　● SJ 20790-2000

　　总体参数 General date

	数值 Value	单位 Unit	符号 Symbol
工作温度 Operating temperature	-40 to +85	ºC	TA
储存温度 Storage temperature	-40 to +125	ºC	TS
毛重(约) Mass(approx)	XN:12	g	M
