TBC-HXS51

TBC-HXS51多量程闭环型电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。

关键词：

TBC-HXS51

所属分类：

Tel：

产品详情

　　TBC-HXS51多量程闭环型电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流。

　　TBC-HXS51 series multi-range current sensor is a closed loop device based on the principle of the hall effect, with a galvanic isolation between primary and secondary circuit, it provides accurate electronic measurement of DC, AC or pulsed currents.

　　电参数 Electrical data(Ta=25℃±5℃)

型号 Type 参数Parameter	TBC10HXS51	TBC20HXS51	TBC30HXS51	TBC50HXS51	单位 Unit
额定输入电流(Ipn) Rated input(Ipn)	±10	±20	±30	±50	A
测量电流范围(Ip) Measuring range(Ip)	±20	±40	±60	±100	A
匝数（Ns） Secondary Turns（Ns）	1000	1000	1200	1000	T
内接取样电阻 Internal measuring resister	25±0.1%	12.5±0.1%	10±0.1%	5±0.1%	Ω
额定输出电压 Rated output voltage	1.0±0.5%	1.0±0.5%	1.0±0.5%	1.0±0.5%	V
电源电压 Supply voltage	+5±5%				V
功耗电流 Power consumption	15+Ip/Ns				mA
参考电压 Reference voltage	+2.5±0.4%				V
零点电压 Zero voltage	@ Ip=0 +2.5±0.4%				V
失调电压温漂 Offset voltage drift	@ -40～+105℃ ≤±0.1				mV/℃
输出电压温漂 Output drift	@ -40～+105℃ ≤±0.1				mV/℃
线性度 Linearity	@ Ip=0-±Ipn ≤0.1				%FS
磁失调电压 Magnetic offset voltage	@Ip=3XIpn-0 ≤±0.25				%Ipn
di/dt跟随精度 di/dt accurately followed	＞50				A/µS
响应时间 Response time	@100A/μS,10%-90% ≤500				nS
带宽 Bandwidth	@DC,(-3dB) 100				KHz
绝缘电压 Galvanic isolation	@ 50/60HZ,1min 3.5				KV

　　应用 Applications

　　●变频调速系统

　　Variable speed drives

　　●电焊机

　　Welding machine

　　●通讯电源

　　Battery supplied applications

　　●不间断电源UPS

　　Uninterruptible Power Supplies (UPS)

　　●电化学

　　Electrochemical

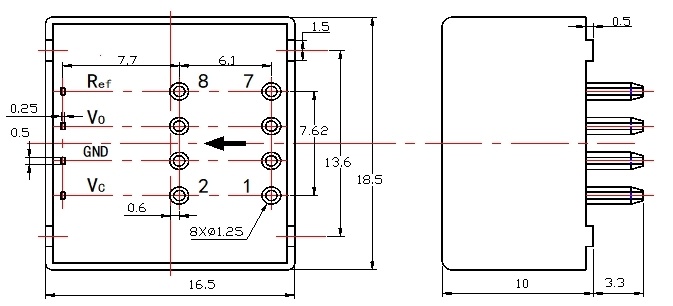

　　结构参数 Mechanical dimension(for reference only)

　　Remarks：

　　1. All dimensions are in mm.

　　2. General tolerance ±1mm

　　接线图 Pin connections

项目 Item	匝数Turns	初级额定电流IPN（A） Primary rated current	额定输出电流 Vout（V） Rated putout	初级电阻[mΩ] Primary impedance	初级电感[uH] Primary Inductance	连接点 Connect point
单相 Single Phase	1	±6.0(±20，±30，±50)	2.5±2.0±0.5%	0.05	0.025
	2	±3(±10，±15，±25)	2.5±2.0±0.5%	0.20	0.1
	3	±1.5(±5，±7.5，±12.5)	2.5±2.0±0.5%	1.00	0.4

　　使用说明 Directions for use

　　1. 当待测电流从传感器穿过，即可在输出端测得电压大小。(注意：错误的接线可能导致传感器损坏)

　　When the current will be measured goes through a sensor ,the voltage will be measured at the output end.

　　(Note: The false wiring may result in the damage of the sensor).

　　2. 可按用户需求定制不同额定输入电流和输出电压的传感器。

　　Custom design in the different rated input current and the output voltage available.

　　执行标准 Standards

　　●UL94-V0.

　　●EN60947-1:2004

　　●IEC60950-1:2001 Test Voltage: 1000V

　　●EN50178:1998 Test Voltage: 1000V

　　●SJ 20790-2000

　　总体参数 General date

	数值 Value	单位 Unit	符号 Symbol
工作温度 Operating temperature	-40 to +105	ºC	TA
储存温度 Storage temperature	-40 to +125	ºC	TS
毛重(约) Mass(approx)	HXS51:7	g	M
